分かりやすく言えば、アプリケーションレイヤーはアプリケーションサーバのこと、ネットワークレイヤーはセンサーなどのデバイスのネットワークに対応する。サービスレイヤーはその間をつなぎアプリケーションサーバとデバイスに対して共通の機能を提供するプラットフォームだと考えてもよい。ただし、oneM2Mソフトウェアはサーバだけでなく、一部はゲートウェイに、他の一部はデバイス側に実装される。oneM2Mのアーキテクチャを図2に示す。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

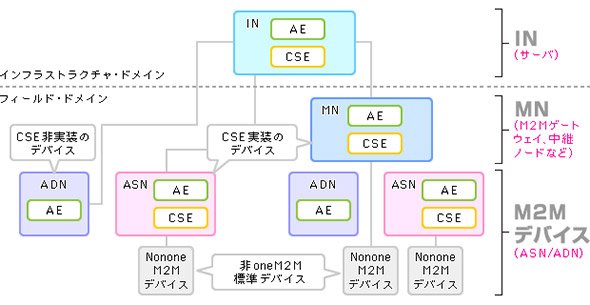

図2 oneM2Mアーキテクチャの実装イメージ。IN：インフラストラクチャノード、MN：ミドルノード、ADN：Application Dedicated Node（アプリケーション専用ノード）、ASN：Application Service Node（アプリケーションサービスノード）、AE：Application Entity、CSE：Common Service Entity（出典：NEC）

　図のCSEがoneM2Mが規定する共通機能であり、図上部のインフラストラクチャノードがサーバに当たる。ミドルノードは、必要に応じてM2Mデバイスからの情報を集約、加工し、中継するゲートウェイだ。このノードは図下部左のように場合によってはなくてもよい。

　また、アプリケーションだけあれば、共通機能がいらないデバイスもあるし、oneM2M非対応のデバイスであっても共通機能を利用することでそのデータをアプリケーションが利用できるようになる。

　では、共通機能（CSE）は具体的に何をするのだろうか。図3にそれを示す。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

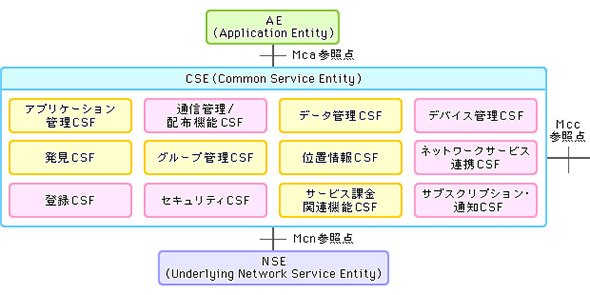

図3 oneM2Mが規定する共通機能。CSE：共通プラットフォームを構成するノード、CSF：各機能モジュール（出典：NEC）

　目的別に言えば次のようになる（図中のCSFとは一対一に対応しない）。

1. データの生成元とその利用者を安全につなぐ
2. ネットワークの複雑性をアプリケーションに対して隠蔽（いんぺい）する
3. 通信が発生するときだけ制御を行う
4. データ通信の効率性を増す
5. データセキュリティ、アクセスコントロール
6. データの保存と共有
7. イベントを通知する
8. モノのグループとの通信
9. デバイス管理

　これらはご覧の通り、どんな業界のアプリケーションでも共通に必要になるであろう機能だ。M2Mサービス業者はアプリケーションとデバイスさえあれば、oneM2M仕様のソフトウェアを利用して素早く新ビジネスをスタートできそうだ。もっともリリース1は基本機能が中心の仕様となっており、商用アプリケーションに向けてリリース2での機能追加が期待される。
