ラックの基礎知識

　ではここで、データセンター内に設置されているラックにおける基本と、その選択における勘所について見ておきたい。

ラックとは？

　一般的にサーバラックは、サーバを含めた19インチサイズの機器をマウントする形で設置するためのもので、19インチのサーバを格納するサーバラックを中心に、ルーターやスイッチなどネットワーク機器をマウントするネットワークラック、そしてさまざまな機器を自由にマウントする汎用（はんよう）型ラックなどの種類が存在する。

　サーバラックに比べてネットワークラックの方が大型なものが多く、主には横幅が70センチ程度のサーバラックに対し、ネットワークラックは1メートルに達するのものもある。ネットワークラックはケーブルをより多く収納するため、ケーブル処理用のスペースが必要になるためだ。また、ネットワーク機器の中には側面からの吸排気を行うものもあり、冷却の関係から横幅が必要になるという理由もある。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

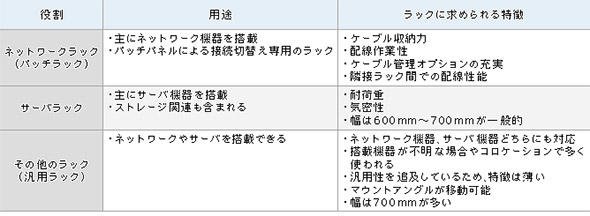

表1　ラックの用途と種類（出典：パンドウイットコーポレーション）

　なお、ラックの種類には、そのサイズによって一番大きなフルラックと、その半分のハーフラック、そして4分の1となるクオーターラックなどが存在しており、モノによっては最初はクオーターラックを使い、その後規模が大きくなればハーフ、そしてフルラックへと拡張していけるものもある。

ラックにおける規格

　ここで、19インチのサーバラックの規格について見ていこう。主なものでは、米国電子機械工業会（EIA：Electronic Industries Alliance）や日本工業規格、いわゆるJIS規格として設定されたものが一般的に利用されている。

　EIA規格ではサーバの高さ規定としてU（ユー）という単位が規定されている他、サーバの横幅や取付け穴のピッチが規定されており、そのピッチはユニバーサルピッチ（高さピッチ15.875ミリメートル、15.875ミリメートル、12.7ミリメートルの繰り返し）とワイドピッチ（31.75ミリメートル、12.7ミリメートルの繰り返し）の2種類だ。ユニットシャシーの幅が（482.6ミリ±0.4ミリ）であり、これが19インチとなる。また、高さは44.45ミリ（1.75インチ＝1U）の倍数となる。
