これらの端末は電波産業会標準規格ARIB STD-T108およびIEEE 802.15.4g（Zigbeeの物理層の仕様）に準拠した送受信用チップを内蔵し、NICT独自開発のMAC層を搭載した通信モジュールとアンテナ、位置測定用のGPSを備える。また、携帯型の端末ではGPSの他、ユーザー認証用のNFCリーダーも装備した。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

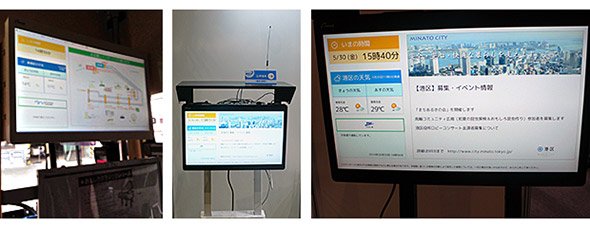

図2 バス内情報表示端末（左）、屋内設置用情報表示端末（中央・右）の外観の例（出典：NICT）

　携帯端末は、タブレット型とスマートフォン型の独自OS端末が試作された（図3）。画面は電子ペーパーで省電力設計だ。タブレット端末は情報入力と発信を行うことも想定する。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

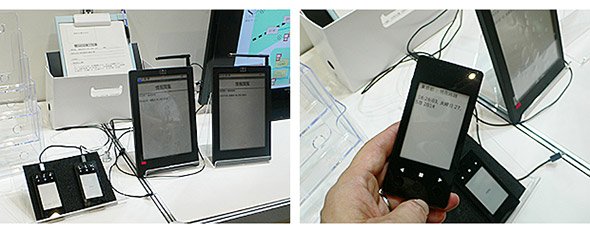

図3 タブレット型とスマートフォン型の携帯端末の例（出典：NICT）

　全端末で使用する周波数帯は900MHz帯（実用時は920MHz帯を予定）だ。これは携帯電話でいう「プラチナバンド」と同様の伝搬特性を持つ帯域で、電波が障害物の影響を受けにくく、安定した通信が期待できる領域だ。

　この周波数帯では電波法上、無線局免許を持たずに通信できる送信出力として20ミリワットのものと簡易無線局免許で通信できる送信電力として250ミリワット等の種類が選べる。

　アンテナが内蔵されるスマートフォン型の端末は20ミリワット出力で数メートルから数十メートル、アンテナがケースの外側やバスの屋根上に設置される屋内およびバス内情報端末は同じ20ミリワット出力で数十メートルから数百メートルの範囲をカバーできるようにした。

　さらに広いエリア間で通信するために、太陽電池による電力供給が可能なビル屋上設置型の端末は250ミリワット出力仕様とした。これによれば見通しがあれば4～5キロの範囲での通信が可能で、都心部から臨海部の埋め立て地である台場地区間を結べる（図4）。

画像をご覧いただくには会員登録が必要です

会員登録・ログイン

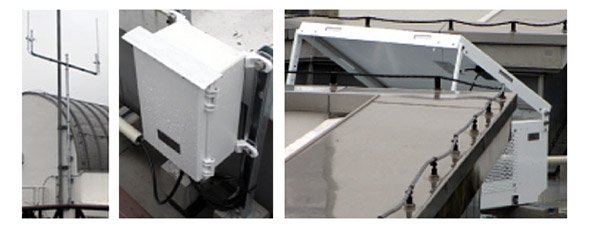

図4 バス路線地域内の学校施設に設置されたアンテナ（左）、通信装置（中央）、太陽電池システム（右）（出典：NICT、港区立お台場学園）
